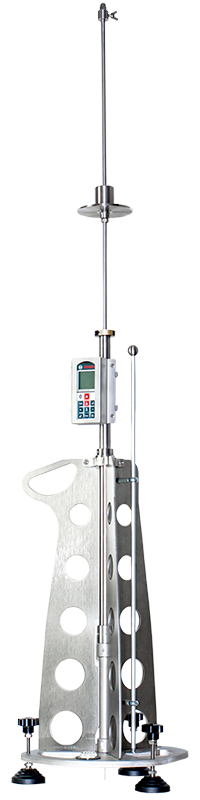

Die Fugensonde

Prüfung | Dokumentation | Beratung


Die Fugensonde ist die innovative Lösung zur Bestimmung der Fugendichte der ungebundenen Fuge zur Risiko- und Kostenminimierung





weiter lesen







Ungebundene Fugen - das unterschätzte Problem

Ungebundene Pflasterdecken und Plattenbeläge können noch so gut hergestellt sein, Fehler bei der Fugenverfüllung haben immer negative Folgen. Die ausgewählten Bilder zeigen allesamt das Problem nicht vollständig gefüllter und konsolidierter Fugen in unterschiedlichen Erscheinungsformen.

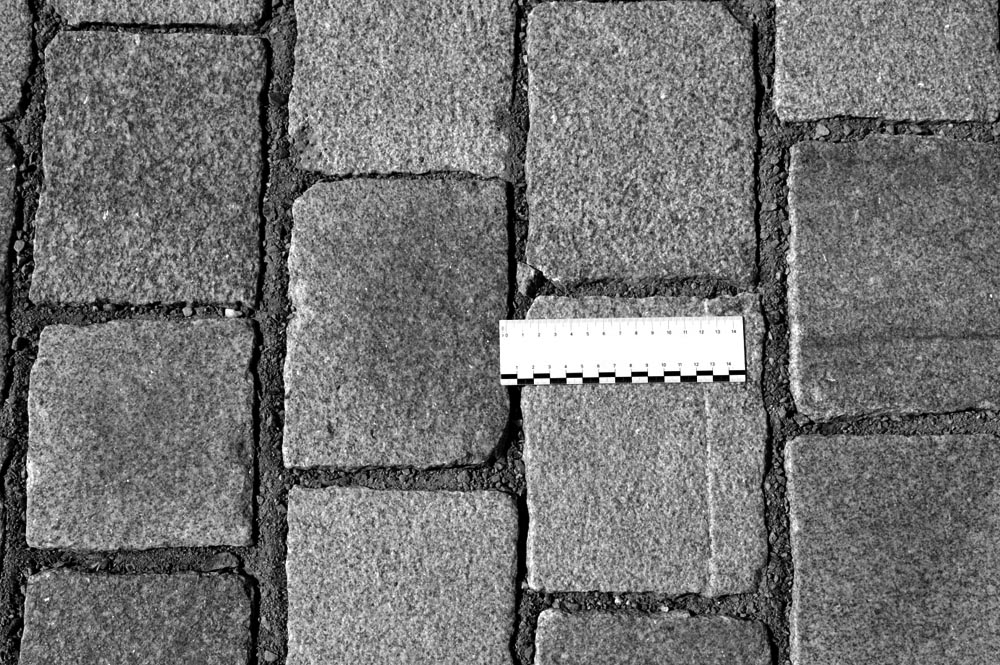

Warnsignale in typischen Zuständen ungebundener Fugen

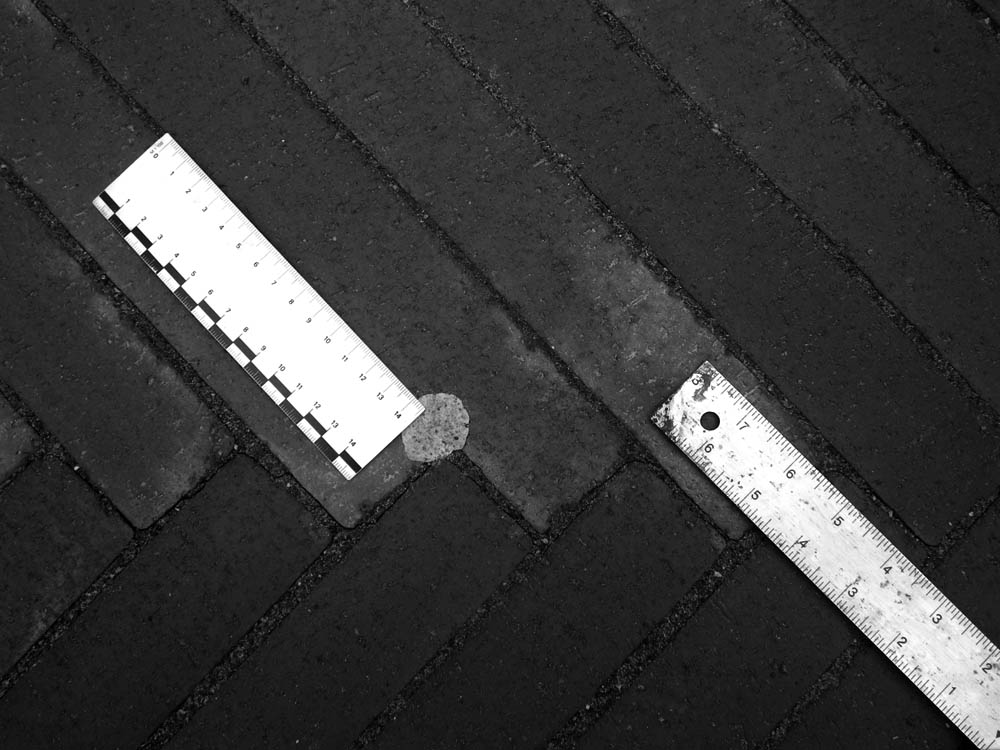

s01  s03 s04
Allen hier dargestellten Beispielen gleicht das Risiko in der Praxis - Auftretende Verformungen mit sich lösenden Steinen.



Typische Schadensbilder

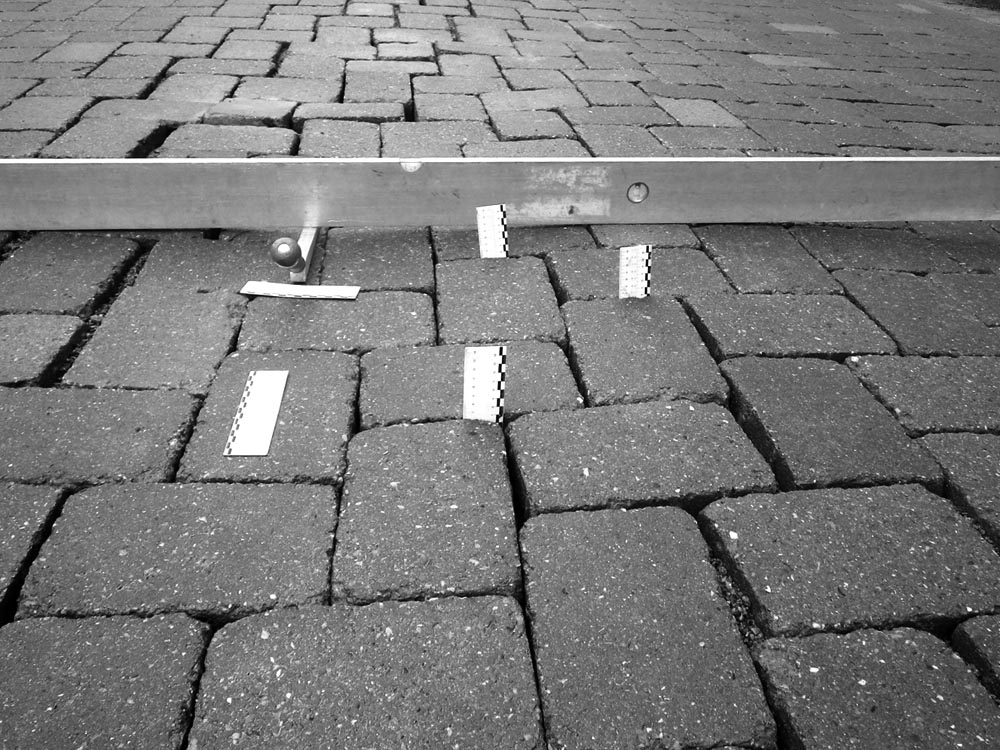

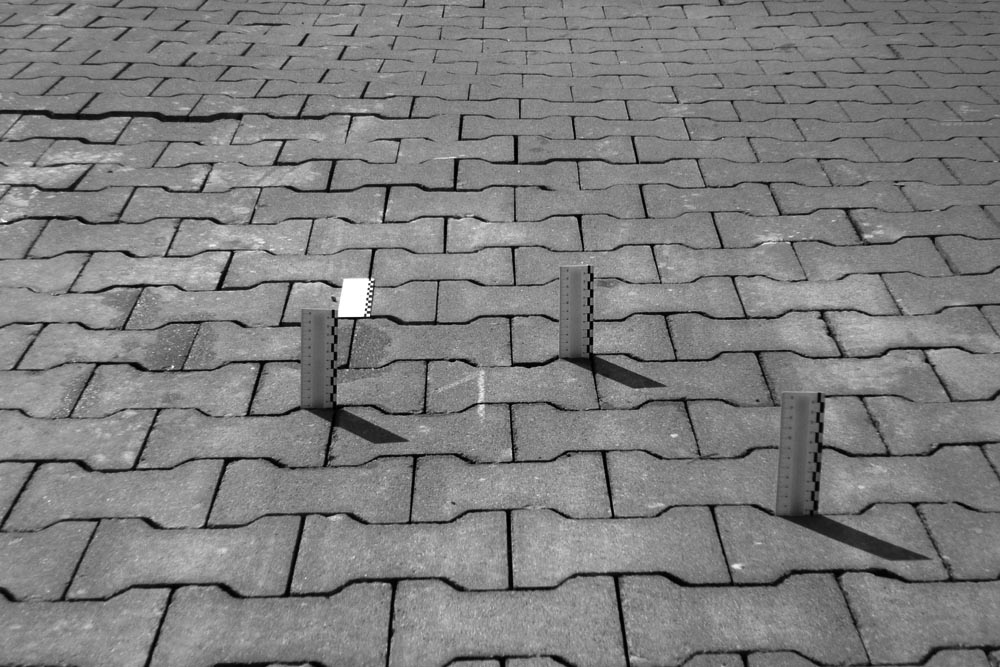

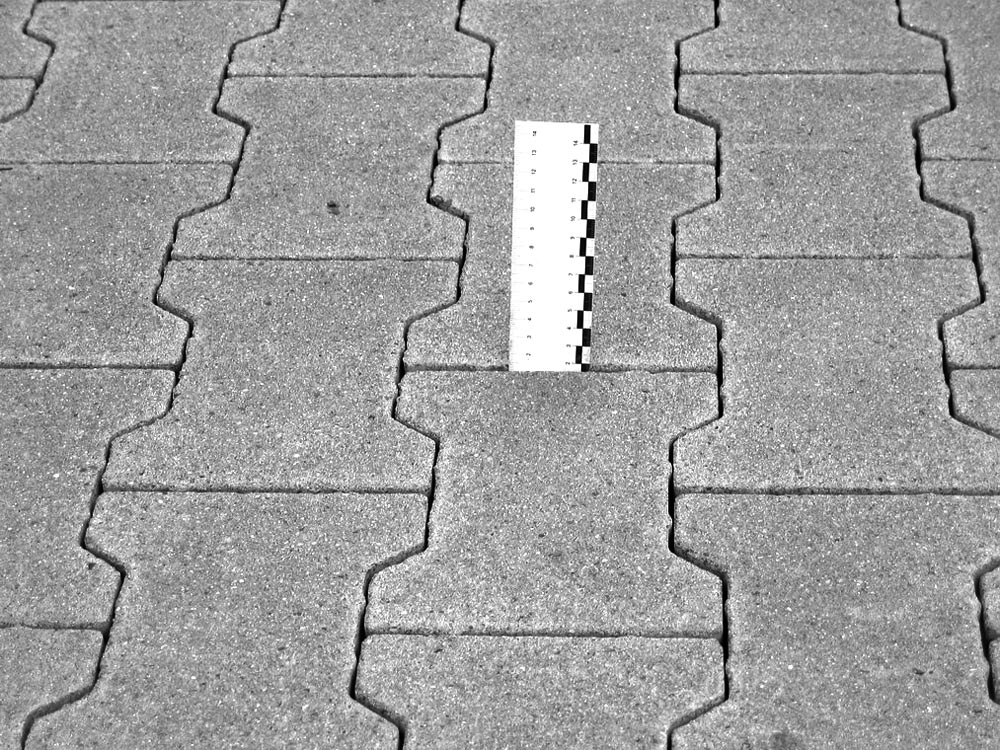

s07 s08 s09
Um Schäden zu vermeiden müssen also frühzeitig entsprechende Instandhaltungsmaßnahmen durchgeführt werden.



Aber wie erkennt man den Zustand der Fugen im eingebauten Zustand, um zu beurteilen
welche Maßnahmen ergriffen werden müssen?

Wir haben die Lösung!







weiter lesen





Die Fugensondierung ermöglicht erstmals die Beurteilung der Qualität des eingebauten Fugenmaterials.
Das Ziel:  Schäden vermeiden, bevor sie entstehen!





Vorteile der Fugensondierungen

  • Vermeidung von Schäden bevor sie entstehen
  • Vermeidung von hohen Sanierungskosten
  • Beurteilung der Fugendichte in Abhängigkeit des eingebauten Fugenmaterials zur optimierten Stabilisierung ungebundener Fugen
  • Erkennung von Hohlräumen innerhalb des Fugenmaterials
  • Zustandsbewertung der Fuge bei Bestandsflächen
  • Innovatives, zuverlässiges und kostengünstiges Prüfverfahren



Klicken Sie hier für weitere Informationen zu den Vorteilen der Fugensondierung









weiter lesen









Die Fugensonde wird bei ungebundenen Pflasterdecken und Plattenbelägen zur Bestimmung der Fugenqualität eingesetzt, unabhängig ob der Belag aus Beton-, Klinker- oder Natursteinen besteht.



Einsatzbereiche der Fugensonde

  • Neubaumaßnahmen:
    Feststellung der Lagerungsdichte (Fugendichte). Überprüfung, ob eine mangelfreie Leistung erbracht wurde. Sicherstellung der Qualitätsanforderungen.

  • Bestandsmaßnahmen:
    Prüfung auf vollständige Füllung der Fugen und Hohlräume. Beurteilung der Fugenqualität.

  • Schadensfälle:
    Ermittlung der Schadenursache. Bestimmung der Lagerungsdichte (Fugendichte) und Prüfung auf vollständige Füllung der Fugen und Hohlräume.



Klicken Sie hier für weitere Informationen zu den Einsatzbereichen der Fugensondierung







weiter lesen

Karte von durchgeführten Fugensondierungen



Erfahrungsberichte



Stadt Oberkirch

Die Stadt Oberkirch im Schwarzwald gelegen, erfüllt mit seinen Gassen und historischen Bauten einen hohen Anspruch. Hier wird die Fugensonde baubegleitend eingesetzt. Verlegt wird ein verschiedenfarbiges Natursteinpflaster. Unterschiedliche Beanspruchungen der Verkehrsfläche und Witterungsbedingungen stellen eine hohe Anforderung da, bei der die Fugen eine entscheidende und tragende Rolle spielen. Durch die Fugensondierungen wird das gewährleistet.


Stephansplatz, Wien

„Der Wiener Stephansplatz ist sowohl das städtische als auch eins der touristischen Zentrums der österreichischen Bundeshauptstadt. Es ist ein Herzstück Wiens und  gleichzeitig historischer Stadtkern.
Hier wurde die Fugensonde während der Baumaßnahme eingesetzt, um zu zeigen wie ein hoher Qualitätsstandard erreicht werden kann. Zudem bekommt der Bauherr durch den Einsatz der Fugensonde vor der Abnahme eine Antwort inwieweit die Fugendichte in Ordnung ist oder ob allenfalls noch nachverdichtet werden muss. Ein entscheidender Faktor für ein positives Langzeitverhalten einer ungebundenen Bauweise.“



Stadt Langenhagen

„Die Durchführung der Fugensondierung hat uns geholfen, um Schaden an einer neu erstellten ungebundenen Pflasterdecke abzuwenden.“



Merck KGaA

„Die Prüfung der ungebundenen Fuge mittels der Fugensonde hat uns gezeigt, dass das eingebaute Fugenmaterial auf halber Steinhöhe zu locker war. Daraufhin konnten weitere Maßnahmen zur Stabilisierung der Fuge vorgenommen werden.“

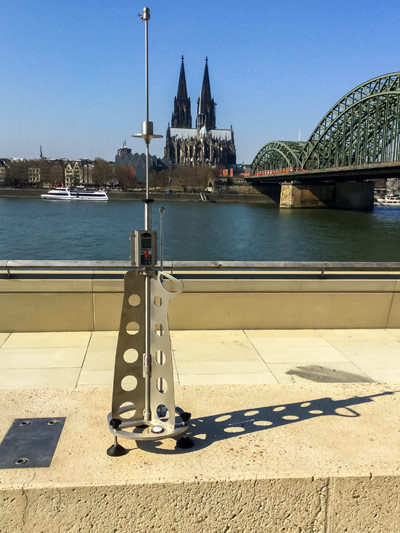

Rheinboulevard Köln

Die Fugensonde in KölnDer Rheinboulevard ist für die Stadt Köln eines der wichtigen Projekte in der Freiraumgestaltung der Stadt, in dem eine hohe Qualität in der Gestaltung und technischen Umsetzung besteht. Im eigentlichen Boulevard werden Großformatplatten verlegt. Um die technisch anspruchsvolle Umsetzung im Arbeitsprozess zu unterstützen, wurde die Fugensonde eingesetzt. Es war zu prüfen, wie die Stabilität der Fuge verbessert werden kann und so die Bewegung der Platten eingeschränkt werden kann, so dass für den Betrieb des Plattenbelages keine Probleme entstehen.

Der Einsatz der Sonde hat eine noch ausreichende Stabilität der Fuge zum Vorschein gebracht. Aus den Ergebnissen der Fugensondierungen konnten bautechnische Optimierungen erarbeitet und erfolgreich umgesetzt werden.“



Stadt Bielefeld

„Einsatzort war die Fußgängerzone von Bielefeld. Anlässlich von Sanierungsmaßnahmen in diesem Bereich kam die Fugensonde zum Einsatz. Wir haben aufgrund der Erkenntnisse im Zusammenhang mit der Fugensondierung die berechtigte Hoffnung, dass wir mit der richtigen Fugenpflege die Stabilität der Natursteinpflasterdecke und der Plattenflächen erhöhen und künftige Schäden minimieren können.“



Stadt Meppen (Innenstadt)

"Durch die Messergebnisse der Fugensonde konnte nachgewiesen werden, dass eine Nachverdichtung der Fugenfüllung notwendig ist, um die Gebrauchsfähigkeit der Pflasterklinkerdecke zu erhöhen und Schäden vorzubeugen. Es war insgesamt eine sehr hilfreiche Untersuchung für uns."

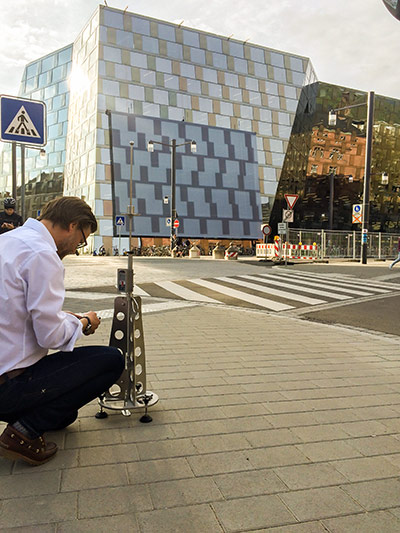

Stadt Freiburg

Die Fugensonde in FreiburgDie Stadt Freiburg mit ihrem historischen Stadtkern stellt für Baumaßnahmen und Instandhaltung eine besondere Herausforderung dar. Unterschiedliche Verlegetechnik, Beanspruchung und Gestaltung spielen bei dieser geschichtsträchtigen Stadt eine große Rolle. Mit Hilfe der Fugensonde konnten wir bei laufenden Maßnahmen neu gewonnene Erkenntnisse umsetzen und bei der Bestandspflege sowohl Sicherheit als auch Verbesserungen erzielen."

"Ein beeindruckendes technisches Gerät."





weiter lesen



Unsere Prüfpakete

Die ZTV Pflaster-StB 20 fordert Qualitätskontrollen je angefangene 1.000 m² erstellter Pflaster- und Plattenflächen durchzuführen und verpflichtet Auftragnehmer laut Ziffer 4.2.3 zum Nachweis der vollständigen Fugenfüllung. In Anlehnung an diese Forderung haben wir für Sie unsere Prüfpakete zusammengestellt. So behalten Sie die Kosten und die Qualität im Blick! Bei Flächen größer > 1.000 m² stimmen wir den Leistungsumfang projektbezogen mit Ihnen persönlich ab. Gern unterbreiten wir Ihnen in diesem Fall ein individuelles Angebot.



Fugensondierung
20 Fugensondierungen pro angefangenen 1.000m²
Durchführung der Messungen
Elektronische Erfassung der Messergebnisse
Erstellung eines Prüfberichts
Erarbeitung einer Stellungnahme zum Prüfbericht:
  • Beurteilung der Ergebnisse der Fugensondierungen pro 1000m².
  • Erstellung Nachweis der Filterstabilität
    (wenn Korngrößenverteilung mit beauftragt wurde)
  • Ermittlung des Kennwerts QFEinzel & QFGesamt der Fuge.
  • ggf. Beurteilung der Fugenbreite
  • ggf. Beurteilung des verwendeten Steinsystems
  • ggf. Beurteilung von sich bewegenden / lösenden Steinen
  • Erstellung einer Handlungsempfehlung
Zusatzleistungen
Entnahme von Fugen- und Bettungsmaterial
Bestimmung der Kornzusammensetzung
Bewertung der Bettungsdicke
Ebenheitsmessung der hergestellten Pflasterdecke

Optionale Leistungen
Hinzuziehung eines öffentlich bestellten und vereidigten Sachverständigen für Pflasterdecken und Plattenbeläge bei Problemfällen.







weiter lesen





Kontakt



Dipl. Ing. Andreas Metzing

Dr.-Ing. Andreas Metzing
Erfinder der Fugensonde





Noch nicht überzeugt?

Hier finden Sie tiefergehende Informationen zur Fugensonde:

Vorteile | Einsatzbereiche | Technische Informationen
